“계단 유효높이 기준(H=2100) 측정 위치”
이번 글에서는 “계단의 유효높이 기준 (H=2,100)” 측정 위치에 대해서 자세히 살펴보겠습니다. 계단은 건축물에서 중요한 부분을 차지하며, 그 설계 기준은 사용자의 안전과 편의를 직접적으로 결정합니다. 계단위 높이, 폭 등의 기준은 관련 법규에 명시되어 있으며, 설계 단계에서부터 주의 깊게 고려되어야 합니다. 이번 글에서는 계단 설계시 유의해야 할 계단 유효높이 기준에 대해서 종합적으로 이해할 수 있도록 자세히 설명드리도록 하겠습니다.
계단 유효높이 기준
계단 유효높이 기준 관련 법 규정은 <피난규칙 제15조 제1항 제4호>에 규정되어 있습니다. 이 규칙에 따르면 “계단의 유효높이(계단의 바닥 마감면으로부터 상부 구조체의 하부 마감면까지의 연직방향의 높이)는 2.1m 이상으로 할 것”이라고 명시되어 있습니다. 이 경우 상부 계단 상부의 바닥면이 경사져 있기 때문에 계단의 측정 위치를 끝점(A), 중간점(B) 중 어디에 두느냐에 따라서 다르게 해석되는 문제가 있습니다.
측정 위치 : 끝점(A)
계단 끝점(A)에 H=2,100을 맞추면 계단 중간점(B)은 약 H=2,188이고, 계단 전체 구간에서 H=2,100 이상 확보가 됩니다.

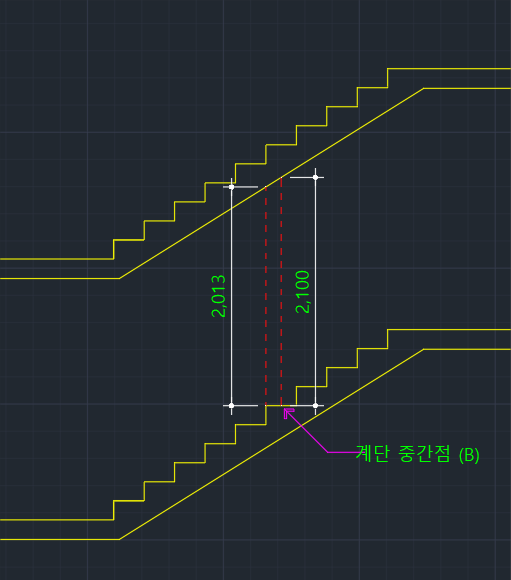

측정 위치 : 중간점(B)
계단 중간점(B)에 H=2,100을 맞추면 계단 끝점(A)은 약 H=2,013으로 계단 일부 구간에서 H=2,100 미만인 경우가 발생합니다.
계단 유효높이의 중요성
건축물에서의 계단은 사용자의 안전과 직결되기 때문에 핵심 요소 중 하나에 해당합니다. 따라서 설계에서 계단의 유효높이를 정확히 계획하는 것은 피난 시의 안전성을 보장하고하는데 중요한 임무입니다. 특히 유효높이는 통행의 편의 뿐만 아니라, 시각적으로도 공간에 영향을 미칩니다. 따라서, 건축가와 설계자는 해당 기준에 대한 정확한 이해와 적용이 필요합니다. 그리고 피난에 지장이 없도록 전 구간에 걸쳐 계단의 유효높이 기준(H=2,100)을 확보하는 것이 중요합니다.
질의회신 사례
계단 난간높이 기준 관련
다음은 계단 난간 높이 기준과 관련된 질의 회신 사례입니다. 질의회신을 잘 살펴보면 계단 난간 높이의 경우 계단 디딤판의 중앙을 기준으로 해서 측정하는 것이라고 답변하였습니다.
계단 유효높이 기준 관련
이번 글과 “계단 유효높이 기준”과 관련한 질의를 해봤습니다.
이에 국토부에서는 “세부적인 방법에 대하여는 별도로 정하고 있지 아니하나, 재실자의 피난에 지장이 없도록 한 기준임을 고려함이 타당할 것”이라고 답변하였습니다.
계단 설계 및 시공시 유의사항
계단 유효높이 기준은 건축가, 설계자, 건축주, 시공사, 그리고 사용자 모두에게 중요한 건축 요소입니다. 건축가는 계단 설계시 안전 규정을 준수하는 동시에 공간의 기능성을 설계해야 하며, 건축주와 시공사는 이러한 계획에 따라 건축물을 실현해야 합니다. 설계가 잘못되었거나, 시공이 잘못되어 규정된 값을 충족하지 못할 경우, 법령 위반에 해당하여 손해배상 등의 심각한 문제가 발생하기도 합니다. 또한, 건축주는 설계자나 시공자, 감리자로부터 자신들이 이용하는 공간이 건축관련 법령이 준수되고 있음을 알 권리가 있습니다.
이러한 계단 유효높이 기준 준수는 설계 단계에서의 복잡성 증가와 비용 상승 등의 단점이 발생할 수 있고, 기존 건축물의 리모델링의 경우 기준을 충족하기 어려운 경우가 발생할 수 있겠지만, 안전한 피난 경로 확립, 규정 준수를 통한 법적 리스크 감소 등 계단의 유효높이 기준을 준수하는 것은 많은 장점을 가지고 있습니다.
시공사가 계단 공사를 수행할 때에는 콘크리트를 타설하기 전에 계단 유효높이 체크를 잘 해두어야 합니다. 이 때는 계단 마감재의 두께도 함께 고려해서 체크해야 하며 시공오차 등의 변동 요인을 고려하여 충분한 여유를 두고 계단을 시공해야 합니다.
맺음말
계단 유효높이 기준은 사용자의 안전을 우선적으로 고려해야 하는 중요한 요소입니다. 따라서 관련 법규를 준수하되, 법령이 애매모호한 경우, 전 구간에 걸쳐 계단의 유효높이 기준(H=2,100)을 확보함으로써 그로 인해 얻을 수 있는 안전성과 신뢰성을 확보하는 것이 좋겠습니다.
계단 설치기준 관련법규
피난규칙
제15조(계단의 설치기준) ①영 제48조의 규정에 의하여 건축물에 설치하는 계단은 다음 각호의 기준에 적합하여야 한다.
1. 높이가 3미터를 넘는 계단에는 높이 3미터이내마다 유효너비 120센티미터 이상의 계단참을 설치할 것
2. 높이가 1미터를 넘는 계단 및 계단참의 양옆에는 난간(벽 또는 이에 대치되는 것을 포함한다)을 설치할 것
3. 너비가 3미터를 넘는 계단에는 계단의 중간에 너비 3미터 이내마다 난간을 설치할 것. 다만, 계단의 단높이가 15센티미터 이하이고, 계단의 단너비가 30센티미터 이상인 경우에는 그러하지 아니하다.
4. 계단의 유효 높이(계단의 바닥 마감면부터 상부 구조체의 하부 마감면까지의 연직방향의 높이를 말한다)는 2.1미터 이상으로 할 것
